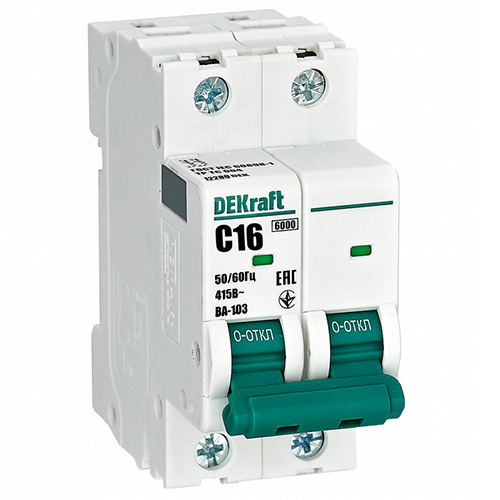

Автомат 2Р 16А C 6кА ВА-103 DEKraft

Автоматический выключатель ВА103-2P-016A-C DEKraft (16 А, характеристика срабатывания С, 6 кА)

Автоматические выключатели DEKraft серии ВА-103 предназначены для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузки и короткие замыкания - самые распространенные причины пожаров.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов, что может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.

Автоматические выключатели с отключающей способностью 6 кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках общественных, административных, производственных, промышленных зданий.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.

Автоматические выключатели серии ВА-103 New представлены модификациями с кривыми отключения B, C и D.
Характеристика срабатывания (кривая отключения) автоматического выключателя отражает порог срабатывания при защите от короткого замыкания.

Автоматы с кривой отключения С устанавливаются в случае, если ток в цепи в 5 - 10 раз больше номинального (т.е. автомат на 16 А отключит цепь при токе 80 - 160 А).
Применяются для стандартной защиты цепей розеток и освещения.

Преимущества

• Монолитная лицевая панель повышает безопасность использования при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ.
  Не нанесет вред человеку, который может стоять перед аппаратом.
• 5 сплошных монолитных заклепок повышают прочность конструкции и обладают повышенной крепостью, по сравнению с полыми, а также исключают возможность раскрытия аппарата при повышении предельного усилия затяжки клеммных зажимов.
• Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты, вне зависимости от положения рукоятки управления.
• Защитная пластина эффективно преграждает выход раскаленных газов при гашении дуги.

• Боковые каналы охлаждения повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.
• Простота монтажа и широкий выбор аксессуаров к автоматическому выключателю.
• У второго поколения ВА-103 более высокие показатели механической и электрической износостойкости. Это значительно снижает затраты на техническое обслуживание аппаратов.
• Качество монтажа достигается при условии правильного снятия изоляции.
  На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию. Необходимо только приложить провод к маркировке и снять изоляцию.

Размеры

Особенности конструкции

1. Рукоятка (включает или отключает аппарат).
2. Механизм (быстро разъединяет контакты при срабатывании устройства).


3. Контакты (один присоединен к соленоиду, а другой перемещается вместе с механизмом размыкания и замыкания цепи).
4. Клеммы (к ним подключаются проводники и через них течет ток).


5. Биметаллическая пластина (при перегрузке из-за повышения температуры пластина изгибается и запускает механизм размыкания контактов).
6. Калибровочный винт (позволяет регулировать ток отключения при перегрузке, настраивается на заводе).


7. Разделитель дуги (помогает отвести электрическую дугу от контактов и ускорить ее гашение при размыкании цепи).
8. Электромагнит (при быстро нарастающем токе, вызванном коротким замыканием, вокруг соленоида формируется магнитное поле, заставляющее его втягивать переключающую планку внутри и запускать механизм для размыкания контактов).

Технические характеристики
