ARMAT АВДТ B10N 2P C16 30мА тип AC IEK

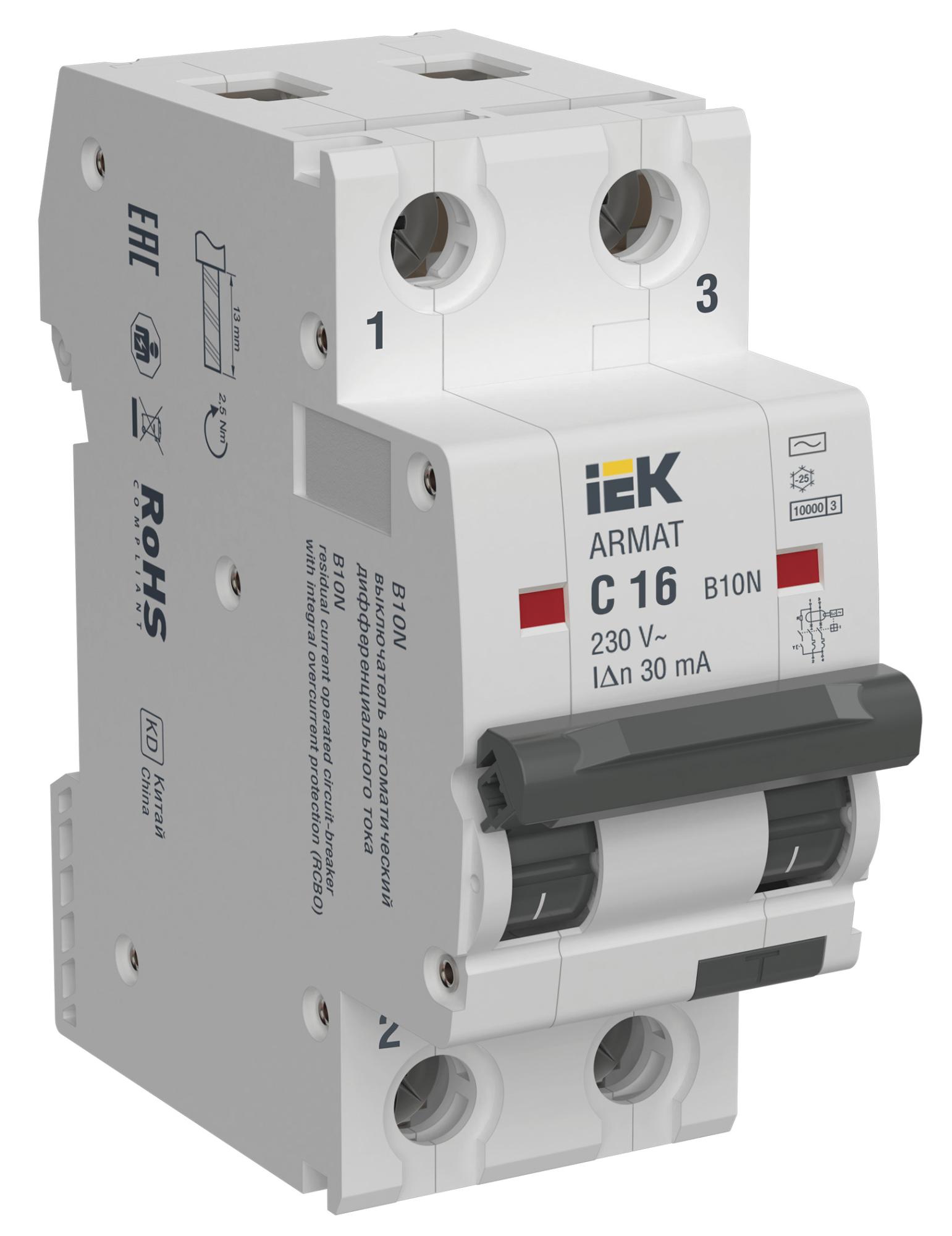

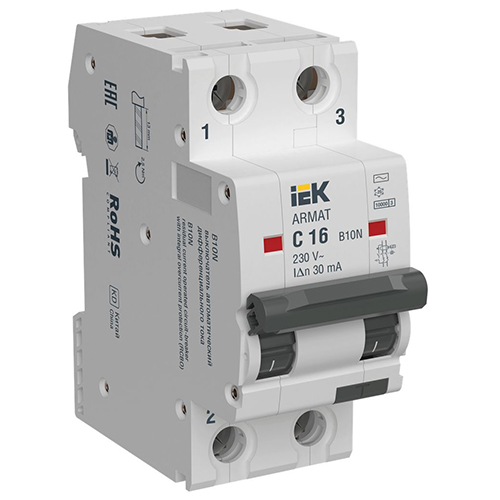

Автоматический выключатель дифференциального тока IEK B10N 2Р C16 30мА тип АС Armat (16 А, характеристика С, 10 кА)

Автоматические выключатели дифференциального тока (АВДТ) IEK типа B10N серии Armat предназначены для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 / 60 Гц.

АВДТ выполняют функцию обнаружения дифференциального тока, сравнения его значения с величиной отключающего дифференциального тока и отключения защищаемой цепи в случае, когда значение дифференциального тока превышает допустимое значение, а также функцию отключения электроустановки при появлении сверхтоков.

АВДТ обеспечечивают:

• защиту людей от поражения электрическим током в случае прямого прикосновенния к токоведущим частям электроустановок;
• защиту людей при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции;
• защиту от пожаров, возникающих из-за утечек дифференциального (остаточного) тока на землю при повреждении изоляции токоведущих частей;
• защиту от сверхтоков (перегрузка и короткое замыкание), возникающих в электроустановках зданий.

Устанавливаются в распределительных, учетно-распределительных щитах жилых и общественных зданий, щитах квартирных, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей, объектов розничной торговли.
Надежное решение для промышленности, энергетики и бытового применения.

Преимущества

• Электромеханический тип АДВТ (функционально не зависят от напряжения сети, что обеспечивает функциональную работу даже в случае исчезновения нуля).
• Каждый полюс защищен термомагнитным расцепителем и в каждом полюсе есть дугогасительная система.

• Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания.
• Совместимость с дополнительными устройствами Armat серии AUX - присоединение до 4 дополнительных устройств.

• Наличие индикатора положения контактной группы облегчает визуальную диагностику состояния коммутирующих контактов.
• Высокая механическая прочность винтового зажима - максимальный выдерживаемый момент 5 Н*м.

Размеры

Конструкция и материалы

• Защитная шторка исключает неправильное подключение и ошибку при монтаже.
• Контактная система из чистой меди обеспечивает высокую проводимость и тепловую стабильность.
  Напайка неподвижного контакта из композитного материала на основе серебра AgC4 обеспечивает высокий ресурс механической и коммутационной износостойкости.
• Функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в каждом полюсе.

• Подключение шинами PIN и Fork сверху и снизу.
• Корпус из первичного пластика не поддерживает горение до +960 °C.
• Механизм свободного расцепления с мгновенной коммутацией снижает негативное влияние электрической дуги при включении за счет стабильной скорости замыкания коммутирующих контактов.

Технические характеристики

* Допускается эксплуатация устройства при относительной влажности 90% и температуре окружающей среды +20 °C.
